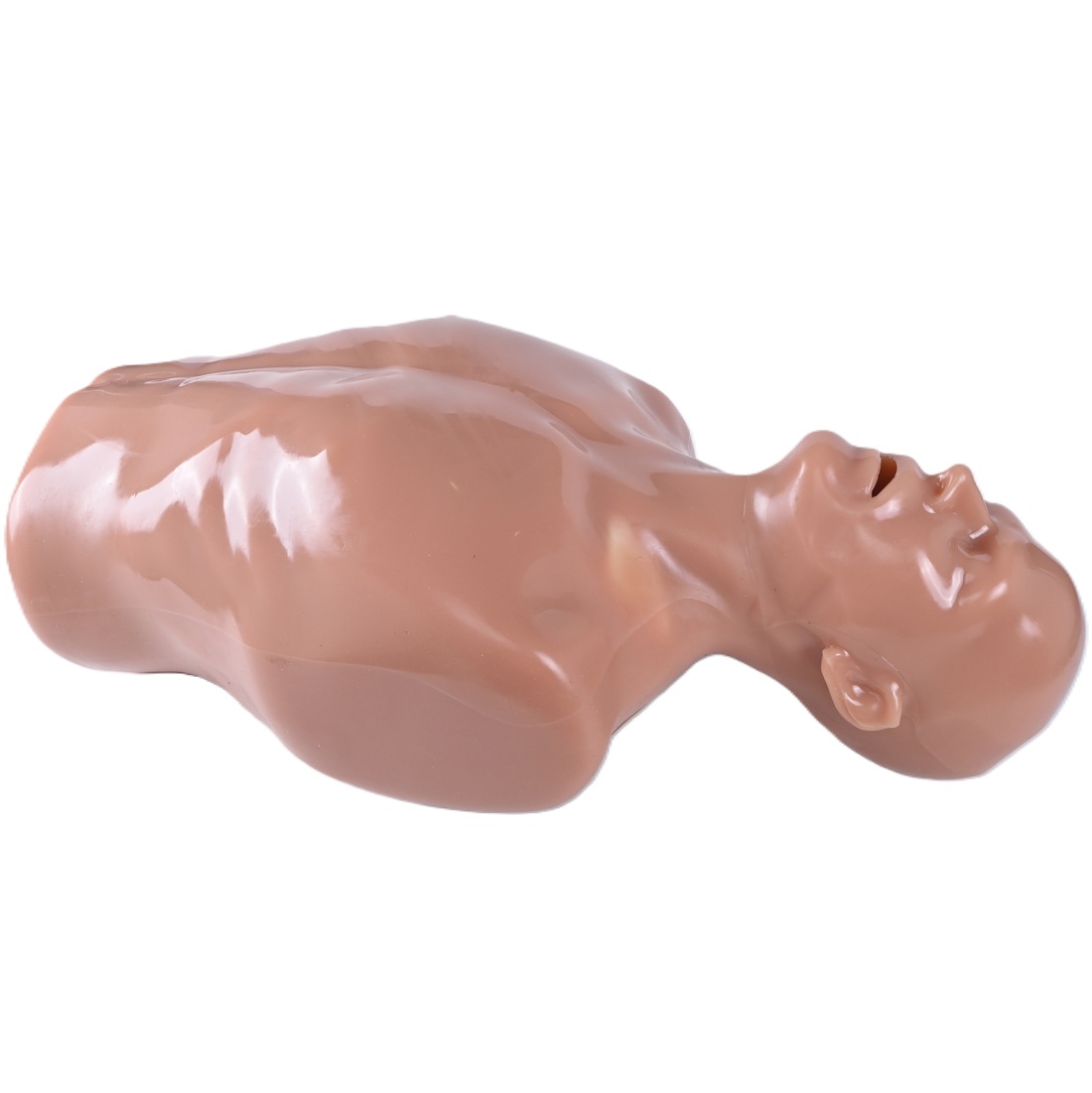

Simulatore Medico per ecografia Transtoracica e Transesofagea

Simulatore Medico per la formazione alle tecniche di ecocardiografia e pericardiocentesi (transtoracica e transesofagea)

Panoramica del prodotto

Il modello per l'esame ecografico cardiaco è progettato sulla base di dati anatomici reali di adulti e presenta strutture anatomiche precise quali viso, cavità orale, esofago, sterno, cuore e vasi sanguigni importanti.

Il materiale del modello è altamente coerente con le caratteristiche acustiche dei tessuti umani.

Il modello cardiaco integrato è coerente in termini di dimensioni, orientamento e struttura con quello di un adulto reale. Intorno al cuore è presente una cavità pericardica potenziale, con all'interno un versamento pericardico simulato.

Supporta l'uso di sonde ecografiche transesofagee e transtoraciche per esami ecografici cardiaci ed è adatto alla formazione sulle tecniche di puntura pericardica guidata da ecografia.

Caratteristiche

1. Adatto a dispositivi a ultrasuoni di qualsiasi marca, TTE supporta l'uso di sonde cardiache phased array per l'esame. È in grado di eseguire la vista dell'asse lungo ventricolare sinistro dello sterno al 3° e 4° spazio intercostale sul bordo sternale sinistro, la vista apicale a quattro camere sondando 1-2 cm all'interno della linea medioclavicolare al 5° spazio intercostale sul lato sinistro e la vista subxifoidea a quattro camere sondando sotto il processo xifoideo, ecc. È possibile svolgere attività di formazione sulle tecniche di funzionamento delle sonde ecografiche cardiache phased array, sull'ottimizzazione delle immagini ecografiche, sull'identificazione delle viste standard e sull'acquisizione. Le pareti atriali e ventricolari appaiono come echi medi, mentre le camere cardiache, il versamento della cavità pericardica e i grandi vasi sanguigni appaiono come aree scure liquide.

2. Con la combinazione di sonde per ecocardiografia transesofagea, è possibile ottenere immagini ecografiche realistiche dell'anatomia cardiaca interna, consentendo la formazione nelle procedure standard TEE. Ciò include il processo completo dalla comunicazione con il paziente, la preparazione preoperatoria, l'inserimento e la regolazione dell'angolo della sonda per ecocardiografia transesofagea, all'acquisizione di più sezioni cardiache su quattro livelli diversi e alla gestione postoperatoria, il tutto con una sensazione realistica dell'operazione.

3. L'anatomia cardiaca è precisa e comprende i ventricoli sinistro e destro, gli atri sinistro e destro, la valvola mitrale, la valvola tricuspide, la valvola aortica, la valvola polmonare, l'appendice atriale sinistra, l'arteria polmonare, le vene polmonari, l'aorta ascendente, l'arco aortico, la vena cava superiore, ecc. Sia la cavità orale che l'esofago sono in uno stato cavo.

4. Il modello supporta la formazione per le competenze ecografiche bidimensionali, tridimensionali e quadridimensionali del cuore.

Sonda per addestramento alla puntura

Esame ecografico: quando si esegue l'esame con un ecografo reale, è necessario utilizzare una quantità adeguata di gel ecografico.

Installazione e messa in servizio

Precauzioni

1. Per garantire la migliore esperienza utente, è necessario utilizzare aghi e guaine di dimensioni adeguate. Si consiglia di utilizzare aghi 18-21G e guaine corrispondenti per la puntura vascolare. Sebbene la pelle del simulatore ecografico consenta la puntura con aghi più spessi, la guarigione autonoma potrebbe richiedere più tempo o potrebbe non avvenire completamente.

2. Si prega di non utilizzare aghi più spessi di 18G.

3. Se un ago più sottile di 22G viene inserito con troppa forza, potrebbe piegarsi e trascinarsi all'interno del fantoccio, danneggiando potenzialmente il materiale del fantoccio stesso.

4. Cambiare bruscamente angolo all'interno del simulatore senza prima ritirare e poi ripuntare può causare danni irreparabili.

5. Anche gli aghi smussati possono causare danni irreparabili, quindi ogni ago deve essere sostituito dopo un massimo di 10 punture.

Cura e manutenzione

Dopo ogni utilizzo, pulire con acqua e sapone neutro. Asciugare tamponando con un panno morbido invece di strofinare per proteggere l'apertura inserita nel vaso sanguigno; una volta che il modello è completamente asciutto, applicare leggermente una quantità appropriata di talco per bambini. Il modello del corpo può essere conservato a temperatura ambiente in un armadio o su un piano di lavoro. Non appoggiare altri oggetti sul modello per evitare deformazioni.

GUARDA IL VIDEO DIMOSTRATIVO:
