Tubo flessibile Inox per gas o acqua uniroll da 10 mt. 1", ricoperto giallo. tubo CSST rivestito giallo per gas a norma UNI EN 15266 (max 0.5 bar) o tubo CSST nudo per acqua a norma DM 174 (max 10 bar). Tubo flessibile acqua inox uniroll da 30 mt. 1" per acqua. Tubo nudo per acqua a norma DM 174, max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it.

Tubo flessibile acqua inox uniroll da 20 mt. 1" per acqua ricoperto bianco. Tubo rivestito bianco per acqua a norma DM 174, max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340. Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo: Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente. Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo. Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli. Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso. Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti: UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST. UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST. Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt. Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit e scaricabili dal sito mbm.it.

Tubo flessibile gas o acqua inox uniroll da 20 mt.1" per gas o acqua ricoperto giallo. Tubo CSST rivestito giallo per gas UNI EN 15266 (max 0.5bar) o tubo nudo per acqua a norma DM 174 (max 10bar). Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it.

Tubo flessibile acqua inox uniroll da 20 mt. 1/2" per acqua ricoperto bianco. Tubo rivestito bianco per acqua a norma DM 174 max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340. Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo: Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente. Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo. Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli. Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso. Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti: UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST. UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST. Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt. Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit e scaricabili dal sito mbm.it.

Tubo flessibile acqua inox uniroll da 30 mt. 1" per acqua. Tubo nudo per acqua a norma DM 174, max 10bar.



Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell’installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all’installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita’ al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:


• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.

• Inserire l’apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l’apposita guarnizione in metallo.

• Collegare all’impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.

• Utilizzare l’apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.


Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l’operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita’ al decreto n° 174 del 06/04/2004. Normativa e modalita’ di installazione diverse sono le norme che regolamentano la progettazione, l’installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell’intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita’ di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all’esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l’installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

mbm.it.

Tubo flessibile acqua inox uniroll da 30 mt. 1" per acqua ricoperto bianco. Tubo rivestito bianco per acqua a norma DM 174, max 10bar. Kit di montaggio uniroll 4 raccordi 1" femmina. Kit di montaggio uniroll 3/4" composto da: 4 dadi 4 anelli 4 guancette. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340. Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo: Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente. Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo. Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli. Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso. Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti: UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST. UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST. Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt. Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit e scaricabili dal sito mbm.it.

Tubo flessibile per gas o acqua inox uniroll da 30 mt. 1". Tubo rivestito giallo per gas CSST UNI EN 15266 max 0.5bar o tubo nudo per acqua a norma DM 174 max 10bar.

Kit di montaggio uniroll 4 raccordi 1" femmina. Kit di montaggio uniroll 3/4" composto da:

• 4 dadi
• 4 anelli
• 4 guancette.

Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it.

Tubo flessibile acqua inox uniroll da 30 mt. 1/2" per acqua ricoperto bianco. Tubo rivestito bianco per acqua a norma DM 174 max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340. Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo: Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente. Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo. Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli. Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso. Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti: UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST. UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST. Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt. Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit e scaricabili dal sito mbm.it.

Tubo flessibile acqua inox uniroll da 5 mt. 1/2" per acqua ricoperto bianco. Tubo rivestito bianco per acqua DM 174 max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340. Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo: Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente. Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo. Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli. Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso. Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti: UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST. UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST. Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt. Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit e scaricabili dal sito mbm.it..it"> mbm.it.

Tubo flessibile acqua estensibile nudo in acciaio inox 1'' 260 / 520 mm a norma DM 174. Tubo flessibile estensibile nudo per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Portata max 35kv costruiti conformemente alla normativa (UNI CIG 11353) .
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Tubo flessibile gas estensibile giallo in acciaio inox 3/4'' 260 / 520 mm a norma UNI 11353. Per caldaia/cucina. Tubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Raccordo flessibile estensibile, idoneo per gas secondo la UNI 11353, idoneo per acqua secondo il DM 174. Protezione esterna ignifuga-atossica, guaina in poliolefina termoretraibile, omologato per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. Portata max 35kv.
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Tubo flessibile acqua inox uniroll da 5 mt. 1/2" per acqua. Tubo nudo per acqua a norma DM 174 max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it..it"> mbm.it.

Tubo flessibile gas inox da 5 mt. 1/2" uniroll rotolo ricoperto giallo CSST per gas UNI EN 15266 max 0.5bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it.

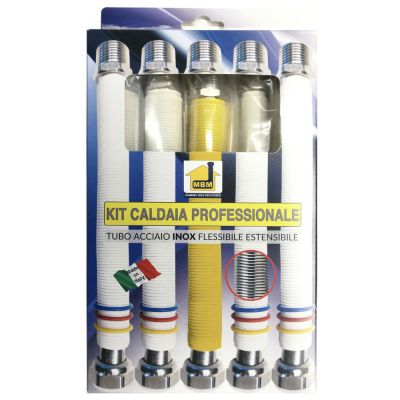

Kit caldaia estensibili, tubo flessibile gas e acqua inox 200 400 mm n 3 da 1/2" n 2 da 3/4'' 200 / 400 mm mega promoestensibile inox unisuper UNI 11353 DM 174 bianco con tre anelli identificativi dell'uso in acciaio caldaia/cucina GUARNIZIONI INCLUSE   tubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. raccordo flessibile estensibile, idoneo per gas secondo la uni 11353, idoneo per acqua secondo il d.m. bianco con tre anelli identificativi dell'uso protezione esterna ignifuga-atossica, guaina in poliolefina termoretraibile, omologato per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. flexible extensible joint, suitable for gas use in accordance with normative uni 11353, suitable for domestic water use. fireproof non-toxic external protection, polyolefin heat shrink insulation, approved connecting boiler and water-heater to water and gas network. portata max 35kv costruiti conformemente alla normativa (uni cig 11353) .     http://www.mbmitalia.com/new/catalogoweb/gas/gas2.html   caratteristiche tecniche (stesse per tubo gas e tubo acqua):   tubo interno: realizzato in acciaioINOX 316l ad onde parallele solubizzato, din 15, spessore 0,21 mm.racconto maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).guarnizioni: gomma a norma UNI EN 549dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo uni 228/1 non a tenuta sul filetto.   avvertenze   1) tutti gli elettrodomestici devono operare con messa a terra (legge 46/90)   2) evitare l'installazione in ambiente con atmosfera di sostanze clorurate   3) evitare torsioni ed urti durante il trasporto ed il montaggio.   4) estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità   5) non estendere oltre la misura indicata sui raccordi.   6) seguire attentamente l'istruzioni per il montaggio retroindicate.   7) per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.   8) cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.   9) avvalersi sempre di installatori autorizzati.   10) È vietato il collegamento di più tubi fra loro.   decadenza della garanzia       qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automatica-mente.       istruzioni per il montaggio del tubo gas (stesso vale per acqua)   1) iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).   2) estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.   3) per tipo femmina/femmina (fg.fg)collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento.per tipo maschio/femmina (mf.fg.)collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.   4) posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.   5) serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.   6) aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. l'eventuale formazione di bolle evidenzia la perdita di gas. in tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.   smontaggio   1) procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.   2) svitare prima il dado girevole e successivamente il raccordo maschio.   note tecniche   il tubo flessibile gas, a norma un1 11353 (acqua DM 174), a parete continua in acciaioINOX 316l di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. non necessita di manutenzione.   in condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.scheda tecnica - technical schedule guaina protezione protection insulation materiale plastico ignifugo/atossico colore giallo fireproof non-toxic yellow color plastic material guarnizioni gaskets gomma a norma UNI EN 549 rubber according normative UNI EN 549 trattamento termico heat treatment solubilizzazione anneal saldatura welding mezzo tig senza apporto di materiale in atmosfera controllata a norma UNI EN 1418 tig welding without material contribution in regulated atmosphere, normative UNI EN 1418 temperatura d’esercizio working temperature -10°c / +90c applicazione application statica static tubo hose acciaioINOX 316l ad onde parallele stainless sTl AISI 316ll parallel wawes spessore thickness 0,21 mm. maschio male acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura maschio male thread a norma UNI EN 10226-2 according normative UNI EN 10226-2 codulo portadado shanklenght bringnut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 dado nut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura dado nut thread a norma UNI EN iso 228-1 according normative UNI EN iso 228-1 diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 uso gas - gas use 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar uso acqua - water use 8 bar 8 bar 8 bar 5 bar 5 bar 5 bar tabella pressione massima d’esercizio - maximum working pressure schedule diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 raggio minimo in millimetri - minimum radius in mm. 30 40 45 50 55 60

Tubo flessibile acqua estensibile nudo in acciaio inox 1/2'' 200 / 400 mm F/F a norma DM 174. Tubo flessibile estensibile nudo per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Portata max 35kv costruiti conformemente alla normativa (UNI CIG 11353) .
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Tubo flessibile gas estensibile giallo in acciaio inox 3/4'' 100 / 200 mm F/F a norma UNI 11353. Per caldaia/cucina. Tubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Raccordo flessibile estensibile, idoneo per gas secondo la UNI 11353, idoneo per acqua secondo il DM 174. Protezione esterna ignifuga-atossica, guaina in poliolefina termoretraibile, omologato per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. Portata max 35kv.
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Tubo flessibile gas inox da 4 mt. 1/2" uniroll rotolo ricoperto giallo CSST per gas UNI EN 15266 max 0.5bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340. Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo: Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente. Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo. Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli. Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso. Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti: UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST. UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST. Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt. Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit e scaricabili dal sito mbm.it.

Tubo flessibile gas inox uniroll da 100 mt. 1/2" ricoperto giallo CSST per gas UNI EN 15266 max 0.5bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it.

Tubo flessibile acqua inox uniroll da 4 mt. 1/2" per acqua. Tubo nudo per acqua a norma DM 174 max 10bar. Sistema tubi corrugati formabili PLT-CSST in acciaioINOX 316L ricoperti con rivestimento protettivo giallo per il trasporto di gas conforme alle normative UNI EN 15266:2007 - UNI/TS 11340.

Il “sistema tubi (kit)” PLT-CSST(corrugated stainless sTl tubing) ricoperti uniroll di m.b.m. è certificato e conforme alla normativa europea UNI EN 15266:2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte dell'installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferimento. È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all'installazione dei tubi CSST dove al punto 4.3.4 viene richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kw che utilizzano gas della prima famiglia (gas di città), seconda famiglia (gas naturale: metano) e terza famiglia (gpl). Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004.

Istruzioni di montaggio valevoli sia per tubo ricoperto che nudo:

• Tagliare secondo la L desiderata e rimuovere da entrambi i lati circa 2,5 cm. di guaina protettiva ove presente.
• Inserire l'apposito dado e posizionare la guancetta preformata sulla seconda onda del tubo corrugato. Portare il dado a contatto con la guancetta preformata, inserire l'apposita guarnizione in metallo.
• Collegare all'impianto o ad un nipplo con battuta piana e serrare affinchè la deformazione a cartella del tubo corrugato faccia tenuta tra i due anelli.
• Utilizzare l'apposito nastro adesivo in dotazione resistente fino a 105°c per sigillare le parti metalliche. Per evitare corrosioni e danneggiamenti formare un doppio strato dello stesso.

Certificazioni: Il sistema tubi ricoperti uniroll di m.b.m. è certificato e conforme alla normativa UNI EN 15266:2007 che stabilisce tutti i requisiti necessari per la certificazione: progettazione, materiali, verifiche, fabbricazione, marcatura. È importante far notare che “tutto il sistema” è conforme alla normativa di riferimento sopracitata, in modo particolare al punto 3.2 dove è espressamente specificato: “tubi pieghevoli con i loro relativi componenti ottenuti o specificati da una fonte di fabbricazione che abbia la responsabilità di progettazione e prestazione per il kit” , prestazione che deve essere quindi garantita senza che l'operatore intervenga manualmente nella formazione degli organi di tenuta, per questo motivo uniroll è “autocartellante”. La normativa UNI EN 15266 richiede inoltre al fabbricante un controllo continuo sull intero processo produttivo, atto a garantire la costante qualità del prodotto, m.b.m è inoltre certificata con il sistema di qualità iso:9001. Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformita' al decreto n° 174 del 06/04/2004. Normativa e modalita' di installazione diverse sono le norme che regolamentano la progettazione, l'installazione, il collaudo e la manutenzione degli impianti a gas per uso domestico e similari, che devono essere realizzati o modificati in tutte le varie fasi in maniera sicura e affidabile, mettendo al primo posto la sicurezza delle persone, degli animali e delle proprietà, senza dimenticare la protezione del loro ambiente, da personale competente con le idonee conoscenze ed esperienza. nel caso specifico degli impianti realizzati con il sistema di tubi CSST uniroll di m.b.m. le principali norme di riferimento sono le seguenti:

• UNI EN 15266:2007 e‘ la norma di prodotto, che stabilisce i parametri per la progettazione la produzione, e la certificazione dell'intero sistema di tubi CSST.
• UNI/TS 11340.2009 e‘ la norma di installazione, che applicata in accordo alle norme UNI 7129 e UNI 7131 stabilisce le modalità di installazione e di impiego dei sistemi di tubi CSST.

Vorremmo precisare che i tubi CSST, essendo per definizione “tubi formabili”, non sono soggetti alla normativa UNI EN 14800, e possono quindi avere una L superiore ai 2 mt.

Al termine dei lavori, l‘impresa installatrice, dopo aver effettuato tutte le verifiche previste dalla normativa vigente, deve rilasciare al committente la dichiarazione di conformità degli impianti, citando le due normative precedentemente nominate. I tubi CSST ricoperti per gas del sistema uniroll di m.b.m. possono essere installati con diverse modalita' di posa: a vista, interrata, sottotraccia, in canaletta o nicchia, sia all‘interno che all'esterno di edifici uni o pluri familiari, seguendo comunque tutti i criteri, le raccomandazioni e le limitazioni contenute nella specifica tecnica di riferimento UNI/TS 11340, nelle norme generali di installazione degli impianti gas UNI 7129 e uni 7131, nelle eventuali normative locali, nelle normative vigenti nel paese in cui viene effettuata l'installazione e nelle istruzioni di montaggio fornite da m.b.m insieme al kit

e scaricabili dal sito mbm.it..it"> mbm.it.

Tubo flessibile acqua estensibile nudo in acciaio inox 1/2'' 100 / 200 mm F/F a norma DM 174. Tubo flessibile estensibile nudo per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Portata max 35kv costruiti conformemente alla normativa (UNI CIG 11353) .
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Kit caldaia estensibili, tubo flessibile gas e acqua inox 200 400 mm n 2 da 1/2" bianchi uso acqua/gas, n 2 da 3/4'' 200 / 400 mm bianchi uso acqua/gas, n 1 da 3/4'' 200 / 400 mm giallo uso gas, mega promo estensibile inox unisuper UNI 11353 DM 174 bianco con tre anelli identificativi dell'uso in acciaio caldaia/cucina GUARNIZIONI INCLUSE   tubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. raccordo flessibile estensibile, idoneo per gas secondo la uni 11353, idoneo per acqua secondo il d.m. bianco con tre anelli identificativi dell'uso protezione esterna ignifuga-atossica, guaina in poliolefina termoretraibile, omologato per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. flexible extensible joint, suitable for gas use in accordance with normative uni 11353, suitable for domestic water use. fireproof non-toxic external protection, polyolefin heat shrink insulation, approved connecting boiler and water-heater to water and gas network. portata max 35kv costruiti conformemente alla normativa (uni cig 11353) .     http://www.mbmitalia.com/new/catalogoweb/gas/gas2.html   caratteristiche tecniche (stesse per tubo gas e tubo acqua):   tubo interno: realizzato in acciaioINOX 316l ad onde parallele solubizzato, din 15, spessore 0,21 mm.racconto maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).guarnizioni: gomma a norma UNI EN 549dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo uni 228/1 non a tenuta sul filetto.   avvertenze   1) tutti gli elettrodomestici devono operare con messa a terra (legge 46/90)   2) evitare l'installazione in ambiente con atmosfera di sostanze clorurate   3) evitare torsioni ed urti durante il trasporto ed il montaggio.   4) estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità   5) non estendere oltre la misura indicata sui raccordi.   6) seguire attentamente l'istruzioni per il montaggio retroindicate.   7) per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.   8) cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.   9) avvalersi sempre di installatori autorizzati.   10) È vietato il collegamento di più tubi fra loro.   decadenza della garanzia       qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automatica-mente.       istruzioni per il montaggio del tubo gas (stesso vale per acqua)   1) iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).   2) estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.   3) per tipo femmina/femmina (fg.fg)collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento.per tipo maschio/femmina (mf.fg.)collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.   4) posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.   5) serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.   6) aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. l'eventuale formazione di bolle evidenzia la perdita di gas. in tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.   smontaggio   1) procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.   2) svitare prima il dado girevole e successivamente il raccordo maschio.   note tecniche   il tubo flessibile gas, a norma un1 11353 (acqua DM 174), a parete continua in acciaioINOX 316l di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. non necessita di manutenzione.   in condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.scheda tecnica - technical schedule guaina protezione protection insulation materiale plastico ignifugo/atossico colore giallo fireproof non-toxic yellow color plastic material guarnizioni gaskets gomma a norma UNI EN 549 rubber according normative UNI EN 549 trattamento termico heat treatment solubilizzazione anneal saldatura welding mezzo tig senza apporto di materiale in atmosfera controllata a norma UNI EN 1418 tig welding without material contribution in regulated atmosphere, normative UNI EN 1418 temperatura d’esercizio working temperature -10°c / +90c applicazione application statica static tubo hose acciaioINOX 316l ad onde parallele stainless sTl AISI 316ll parallel wawes spessore thickness 0,21 mm. maschio male acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura maschio male thread a norma UNI EN 10226-2 according normative UNI EN 10226-2 codulo portadado shanklenght bringnut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 dado nut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura dado nut thread a norma UNI EN iso 228-1 according normative UNI EN iso 228-1 diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 uso gas - gas use 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar uso acqua - water use 8 bar 8 bar 8 bar 5 bar 5 bar 5 bar tabella pressione massima d’esercizio - maximum working pressure schedule diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 raggio minimo in millimetri - minimum radius in mm. 30 40 45 50 55 60

Kit caldaia estensibili, tubo flessibile gas e acqua inox 200 400 mm n 2 da 1/2" bianchi uso acqua/gas, n 2 da 3/4'' 200 / 400 mm bianchi uso acqua/gas, n 1 da 1/2'' 200 / 400 mm giallo uso gas, mega promo estensibile inox unisuper UNI 11353 DM 174 bianco con tre anelli identificativi dell'uso in acciaio caldaia/cucina GUARNIZIONI INCLUSE   tubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. raccordo flessibile estensibile, idoneo per gas secondo la uni 11353, idoneo per acqua secondo il d.m. bianco con tre anelli identificativi dell'uso protezione esterna ignifuga-atossica, guaina in poliolefina termoretraibile, omologato per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. flexible extensible joint, suitable for gas use in accordance with normative uni 11353, suitable for domestic water use. fireproof non-toxic external protection, polyolefin heat shrink insulation, approved connecting boiler and water-heater to water and gas network. portata max 35kv costruiti conformemente alla normativa (uni cig 11353) .     http://www.mbmitalia.com/new/catalogoweb/gas/gas2.html   caratteristiche tecniche (stesse per tubo gas e tubo acqua):   tubo interno: realizzato in acciaioINOX 316l ad onde parallele solubizzato, din 15, spessore 0,21 mm.racconto maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).guarnizioni: gomma a norma UNI EN 549dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo uni 228/1 non a tenuta sul filetto.   avvertenze   1) tutti gli elettrodomestici devono operare con messa a terra (legge 46/90)   2) evitare l'installazione in ambiente con atmosfera di sostanze clorurate   3) evitare torsioni ed urti durante il trasporto ed il montaggio.   4) estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità   5) non estendere oltre la misura indicata sui raccordi.   6) seguire attentamente l'istruzioni per il montaggio retroindicate.   7) per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.   8) cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.   9) avvalersi sempre di installatori autorizzati.   10) È vietato il collegamento di più tubi fra loro.   decadenza della garanzia       qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automatica-mente.       istruzioni per il montaggio del tubo gas (stesso vale per acqua)   1) iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).   2) estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.   3) per tipo femmina/femmina (fg.fg)collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento.per tipo maschio/femmina (mf.fg.)collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.   4) posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.   5) serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.   6) aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. l'eventuale formazione di bolle evidenzia la perdita di gas. in tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.   smontaggio   1) procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.   2) svitare prima il dado girevole e successivamente il raccordo maschio.   note tecniche   il tubo flessibile gas, a norma un1 11353 (acqua DM 174), a parete continua in acciaioINOX 316l di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. non necessita di manutenzione.   in condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.scheda tecnica - technical schedule guaina protezione protection insulation materiale plastico ignifugo/atossico colore giallo fireproof non-toxic yellow color plastic material guarnizioni gaskets gomma a norma UNI EN 549 rubber according normative UNI EN 549 trattamento termico heat treatment solubilizzazione anneal saldatura welding mezzo tig senza apporto di materiale in atmosfera controllata a norma UNI EN 1418 tig welding without material contribution in regulated atmosphere, normative UNI EN 1418 temperatura d’esercizio working temperature -10°c / +90c applicazione application statica static tubo hose acciaioINOX 316l ad onde parallele stainless sTl AISI 316ll parallel wawes spessore thickness 0,21 mm. maschio male acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura maschio male thread a norma UNI EN 10226-2 according normative UNI EN 10226-2 codulo portadado shanklenght bringnut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 dado nut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura dado nut thread a norma UNI EN iso 228-1 according normative UNI EN iso 228-1 diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 uso gas - gas use 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar uso acqua - water use 8 bar 8 bar 8 bar 5 bar 5 bar 5 bar tabella pressione massima d’esercizio - maximum working pressure schedule diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 raggio minimo in millimetri - minimum radius in mm. 30 40 45 50 55 60

Tubo flessibile gas estensibile giallo in acciaio inox 3/4'' 200 / 400 mm femmina - femmina a norma UNI 11353. Per caldaia/cucina. Tubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Raccordo flessibile estensibile, idoneo per gas secondo la UNI 11353, idoneo per acqua secondo il DM 174. Protezione esterna ignifuga-atossica, guaina in poliolefina termoretraibile, omologato per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. Portata max 35kv.
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Tubo flessibile acqua estensibile nudo in acciaio inox 3/4'' 100 / 200 mm femmina - femmina a norma DM 174. Tubo flessibile estensibile nudo per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Portata max 35kv costruiti conformemente alla normativa (UNI CIG 11353) .
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.

Tubo flessibile acqua estensibile nudo in acciaio inox 3/4'' 200 / 400 mm femmina - femmina a norma DM 174. Tubo flessibile estensibile nudo per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. Portata max 35kv costruiti conformemente alla normativa (UNI CIG 11353) .
Caratteristiche tecniche (stesse per tubo gas e tubo acqua):
Tubo interno: Realizzato in acciaioINOX 316L ad onde parallele solubizzato, din 15, spessore 0,21 mm.
Raccordo maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.
Canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.
Protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).
Guarnizioni: gomma a norma UNI EN 549
Dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo UNI 228/1 non a tenuta sul filetto.

Avvertenze

• Tutti gli elettrodomestici devono operare con messa a terra (legge 46/90).
• Evitare l'installazione in ambiente con atmosfera di sostanze clorurate.
Evitare torsioni ed urti durante il trasporto ed il montaggio.
• Estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità.
• Non estendere oltre la misura indicata sui raccordi.
• Seguire attentamente l'istruzioni per il montaggio retroindicate.
• Per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto.
• Cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato.
• Avvalersi sempre di installatori autorizzati.

È vietato il collegamento di più tubi fra loro. Decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automaticamente.

Istruzioni per il montaggio del tubo gas (stesso vale per acqua):
1) Iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua).
2) Estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi.
3) Per tipo femmina/femmina (fg.fg) collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. Collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento. Per tipo maschio/femmina (mf.fg.) collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare.
4) Posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm.
5) Serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa.
6) Aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. L'eventuale formazione di bolle evidenzia la perdita di gas. In tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo.

Smontaggio:
1) Procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione.
2) Svitare prima il dado girevole e successivamente il raccordo maschio.

Note tecniche: il tubo flessibile gas, a norma UNI 11353 ( o acqua a norma DM 174), a parete continua in acciaioINOX 316L di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. Non necessita di manutenzione. In condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.
